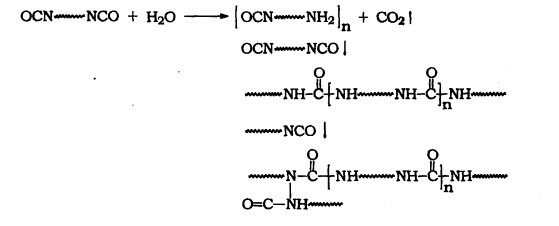

聚氨酯樹(shù)脂單組份預(yù)體膠的固化，單組份預(yù)聚體是帶有——NCO的彈性體高聚物，遇空氣中的潮氣即和H2O反應(yīng)生成含有——NH2的高聚物，并進(jìn)一步與——NCO反應(yīng)生成含有脲基的高聚物，這些都屬于鏈增長(zhǎng)反應(yīng)：

這種濕固化型不需其他組份，使用方便，具有一定的強(qiáng)度和韌性。由于濕固化，膠層中有氣泡產(chǎn)生，——NCO含量越高，氣泡越多，因此預(yù)聚體的——NCO含量不能過(guò)高。此外，膠接強(qiáng)度受濕度影響很大，相對(duì)濕度大于90%時(shí)，凝膠時(shí)間約數(shù)小時(shí)，膠層中氣泡多，影響性能；相對(duì)濕度低于40%時(shí)，需一天以上才能凝膠，固化不完全。所以濕度以40%~90%之間為宜。

雙組分預(yù)聚體膠的固化

雙組份預(yù)聚膠的一組分是端基含有——NCO的預(yù)聚體；另一組是固化劑，如胺類(lèi)化合物或含羥基化合物。固化劑的活性是不同的，一般胺類(lèi)比醇類(lèi)活性大，采用不同固化劑可以調(diào)節(jié)固化時(shí)間并獲得不同性能的聚氨酯。當(dāng)預(yù)聚體——NCO含量高時(shí)，可用低分子二元醇或端基含——OH的聚酯、聚醚與固化劑并用，以改善預(yù)聚體膠的彈性。當(dāng)預(yù)聚體——NCO含量低時(shí)，可以用多官能度的胺類(lèi)或醇類(lèi)，以獲得高度交聯(lián)的聚氨酯。

為了使用方便和延長(zhǎng)有效期，可使用溶劑。溶劑必須不含水、醇或其他含活潑氫的化合物。常用的溶劑有乙酸乙酯、丙酮、甲乙酮、氯苯等。

三升貿(mào)易有限公司供應(yīng)水性聚氨酯樹(shù)脂、水性丙烯酸樹(shù)脂、醇溶性樹(shù)脂，歡迎咨詢?nèi)±颍篞Q 2091377794
