如何解決環(huán)氧地坪氣泡問題？
佛山三升化工技術部為您解答如何解決環(huán)氧地坪氣泡問題：

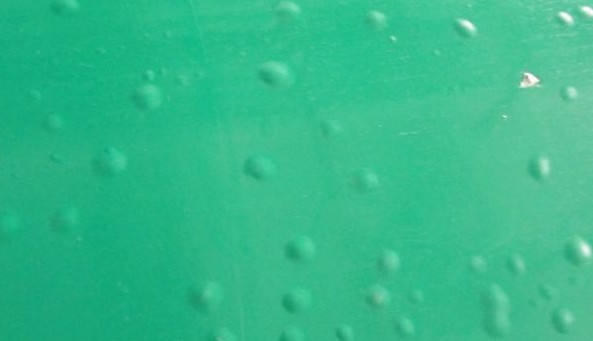

氣泡和針孔是常見的漆膜表面缺陷，常見在溶劑型和無溶劑型環(huán)氧樹脂體系，由于微泡的存在，引起小氣泡和針孔的出現(xiàn)。在水性涂料體系，泡沫呈巨泡和微泡狀態(tài)。由于消除微泡和巨泡的方法不同，因此需要分別使用相對應的助劑。
在溶劑型和無溶劑型環(huán)氧樹脂體系中，空氣的存在是導致針孔的主要原因，它是小氣泡在漆膜干燥過程中逸出時產(chǎn)生的微細氣孔。在干燥過程中，由于油漆粘度增大，氣孔細微管道不會閉合，而最終保留在干燥的漆膜中。
所以，只有當漆膜表面沒有殘存空氣或針孔時，涂層才能發(fā)揮最佳的裝飾效果和保護作用。要達到這些效果，最簡單的方法是選擇好的施工方式，減少空氣進入量，但實際上，施工方法大部分時候已由實際應用條件決定，該方法作用有限。第二種可能性是通過調(diào)節(jié)涂料配方，減少或消除微泡。具體上，可通過選擇低泡性原料或調(diào)節(jié)最佳粘度，也可以顯著降低泡沫問題，但此方法常受限于涂料預定的性能指標和施工時的涂料規(guī)范。
為此，德國迪高（TEGO）公司成功開發(fā)了脫泡劑（Airex系列）產(chǎn)品，它能有效和快速的抑制微泡的形成，促使混入的氣體迅速排出，而且不會影響涂料體系的物理性能。
首先，德國迪高（TEGO）脫泡劑能提高氣泡在涂料中的上升速度，因為，小氣泡上升到涂料表面的速度非常慢，尤其是在無溶劑型或高黏度/高膜厚環(huán)氧樹脂體系時。其基本的原理是，德國迪高（TEGO）脫泡劑在涂料中會呈現(xiàn)不兼容性和非極性狀態(tài)，此特性能促使氣泡快速聚集在氣體和液體界面。當氣泡被非極性的脫泡劑層所包覆時，而脫泡劑和基料或基料溶液之間的作用力又都很弱，所以只要有這樣相同的氣泡相互靠近，就會自然融合一起，形成較大的氣泡，進而提高氣泡在涂料或涂膜中的上升速度，而達到脫泡和消泡的效果。
德國迪高（TEGO）脫泡劑不僅有效，而且在環(huán)氧樹脂涂料體系的兼容性好。當實際應用時，使用較低濃度0.1～0.5%時便可達到滿意的消泡效果。值得注意的是當過量使用時，有時會從涂料固化時的漆膜滲出,從而令漆膜光澤降低，涂層間附著不良,所以建議您必須慎重的選擇使用量才能發(fā)揮最佳的效能。
德國迪高TEGO®Airex900或FoamexN都是含有疏水性二氧化硅粒子的脫泡劑，具有優(yōu)異的消泡脫泡效果，經(jīng)過數(shù)十年來，實際廣泛大量的應用在環(huán)氧樹脂涂料中，尤其是無溶劑型環(huán)氧地坪涂料，備受好評。當配合TEGO®GlideB1484使用時，具有更好的相輔相成效果，此三者可以說是德國迪高公司在環(huán)氧地坪中應用的三劍客，值得鄭重推薦給您。
佛山三升化工銷售代理德國進口環(huán)氧地坪漆用900，N，1484,如有需要可以咨詢在線客服領取樣品或咨詢電話：13790088096裴經(jīng)理。
以上就是如何解決環(huán)氧地坪氣泡問題，希望對大家有所幫助。
此文關鍵字：消泡劑,溶劑型消泡劑,環(huán)氧消泡劑,烤漆消泡劑,輻射固化消泡劑,迪高助劑,皮革涂料消泡劑,油墨消泡劑,地坪涂料消泡劑
同類文章排行
- 絲印油墨的消泡與脫泡問題
- 水性柔板和凹版油墨，上光油消泡劑問題
- 迪高消泡劑常見問題
- 消泡劑是如何起作用的？
- 脂方族水性樹脂，有什么特殊性能？
- 醇溶性聚氨酯樹脂與水性聚氨酯樹脂有什么區(qū)別
- 水性樹脂為什么對鋁的附著力不好，怎么解決
- 分散高色素炭黑和普通炭黑要用不同的分散劑
- 分散劑分散鈦白粉炭黑彩色為什么效果不一樣
- 加消光粉后涂料表面顆粒感產(chǎn)生原因及解決方法
最新資訊文章
- 具有隔熱反射功能涂料的制備方法
- 雙組份透明玻璃隔熱涂料配方及其制備方法
- 自清潔有機硅改性丙烯酸樹脂隔熱反射涂料制備方法
- 復合型水性丙烯酸隔熱涂料及其制備方法
- 高固含量水性紫外光固化透明隔熱涂料及其制備方法
- 環(huán)保型透明隔熱涂料配方及其制備方法
- 納米ATO/TiO2填料水性聚氨酯隔熱透明涂料配方
- 合成聚氨酯玻璃隔熱涂料配方及其制備方法
- 環(huán)保隔熱涂料及其制備方法
- 防水隔熱外墻涂料配方及其制備方法
您的瀏覽歷史
